Вертикальное положение электрической оси сердца (э.о.с.)

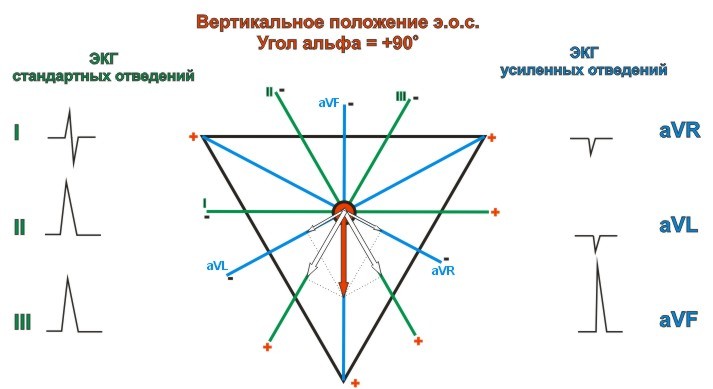

На рисунке ниже представлена шестиосевая система отведений Бейли на которой красным вектором изображена электрическая ось сердца, расположенная вертикально (угол α=+90°). Пунктиром отмечены проекции вектора э.о.с. на оси отведений. Разъяснения к рисунку даны ниже в таблице.

На странице "Автоматическое определение ЭОС" специально разработанный скрипт поможет вам определить расположение ЭОС по данным ЭКГ из любых двух разных отведений.

Вертикальное положение электрической оси сердца

Признаки вертикального положения электрической оси сердца

Отведение Амплитуда и форма зубца
Стандартное отведение I Проекция э.о.с. на ось I стандартного отведения равна нулю (поскольку вектор э.о.с. перпендикулярен этому отведению) - амплитуда положительного зубца R равна амплитуде отрицательного зубца S:
RI=SI
Стандартное отведение II Э.о.с. одинаково расположена по отношению ко II и III стандартным отведениям: под углом 30° и проецируется на положительные половины этих отведений - амплитуды положительных зубцов R обоих отведений равны:
RII=RIII>RI
Стандартное отведение III
Усиленное отведение aVR Э.о.с. одинаково расположена по отношению к усиленным отведениям aVR и aVL : под углом 60° и проецируется на отрицательные половины этих отведений - амплитуды отрицательных зубцов S обоих отведений равны (причем амплитуды зубцов S в этих отведениях меньше амплитуды зубцов R в стандартных отведениях II, III):
SaVR=SaVL
Усиленное отведение aVL
Усиленное отведение aVF Направление э.о.с. совпадает с расположением оси aVF и проецируется на ее положительную часть. Поэтому, положительный зубец R имеет максимальную амплитуду среди всех отведений от конечностей:
RaVF=max
