Горизонтальное положение электрической оси сердца (э.о.с.)

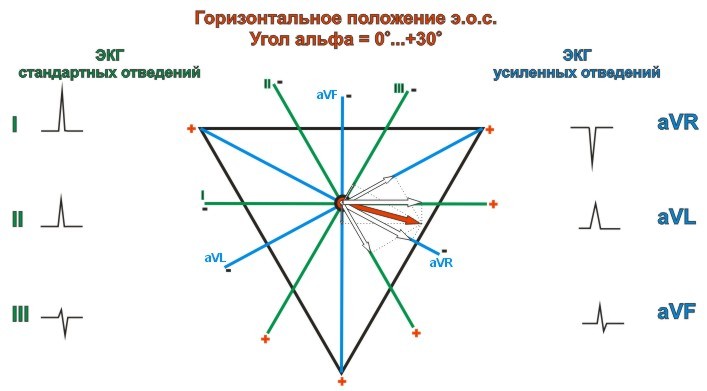

На рисунке ниже представлена шестиосевая система отведений Бейли на которой красным вектором изображена электрическая ось сердца, расположенная горизонтально (угол α=0..+30°). Пунктиром отмечены проекции вектора э.о.с. на оси отведений. Разъяснения к рисунку даны ниже в таблице.

На странице "Автоматическое определение ЭОС" специально разработанный скрипт поможет вам определить расположение ЭОС по данным ЭКГ из любых двух разных отведений.

Горизонтальное положение электрической оси сердца

Признаки горизонтального положения электрической оси сердца

Отведение Амплитуда и форма зубца
Стандартное отведение I Э.о.с. находится максимально параллельно к I отведению из всех стандартных отведений, поэтому проекция э.о.с. на ось этого отведения будет наибольшей, следовательно и амплитуда зубца R в этом отведении будет максимальной из всех стандартных отведений:
RI>RII>RIII
Стандартное отведение II Э.о.с. располагается по отношению к оси II стандартного отведения под углом 30..60°, поэтому амплитуда зубца R в этом отведении будет промежуточной:
RI>RII>RIII
Стандартное отведение III Проекция э.о.с. на ось III стандартного отведения максимально близка к перпендикуляру, но все же несколько отлична от него, поэтому, в этом отведении будет регистрироваться небольшой преобладающий отрицательный зубец (т.к. э.о.с. проецируется на отрицательную часть отведения):
SIII>RIII
Усиленное отведение aVR Усиленное отведение aVR расположено к э.о.с. максимально параллельно из всех усиленных отведений, при этом вектор э.о.с. проецируется на отрицательную часть этого отведения, поэтому в отведении aVR будет регистрироваться отрицательный зубец максимальной амплитуды из всех усиленных отведений, примерно равный амплитуде зубца R в I стандартном отведении:
SaVR≈RI
Усиленное отведение aVL Э.о.с. находится в области биссектрисы угла, образованного стандартным отведением II (положительной половиной) и усиленным отведением aVL (положительной половиной), следовательно и проекции э.о.с. на оси этих отведений будут примерно одинаковы:
RaVL≈RII
Усиленное отведение aVF Ось сердца нечетко перпендикулярна отведению aVF и проецируется на положительную часть оси этого отведения, поэтому в этом отведении будет регистрироваться небольшой преобладающий положительный зубец:
RaVF>SaVF

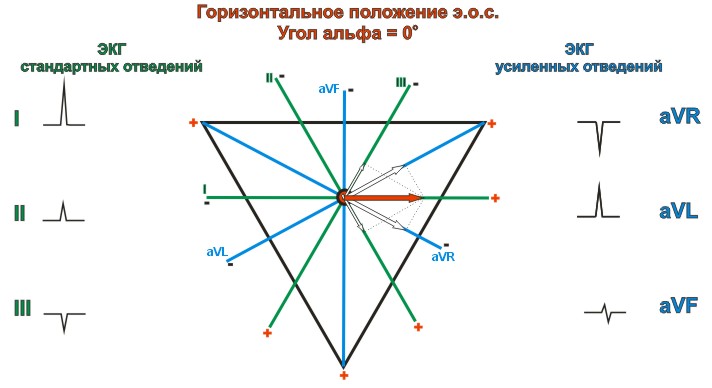

Горизонтальная электрическая ось сердца

Признаки горизонтального положения э.о.с. (угол α=0°)

Отведение Амплитуда и форма зубца
Стандартное отведение I Направление э.о.с. совпадает с расположением оси I стандартного отведения и проецируется на ее положительную часть. Поэтому, положительный зубец R имеет максимальную амплитуду среди всех отведений от конечностей:
RI=max>RII>RIII
Стандартное отведение II Э.о.с. одинаково расположена по отношению ко II и III стандартным отведениям: под углом 60° и проецируется на положительную половину отведения II и отрицательную половину оси отведения III:
RI>RII>RIII; SIII>RIII
Стандартное отведение III
Усиленное отведение aVR Э.о.с. одинаково расположена по отношению к усиленным отведениям aVR и aVL: под углом 30° и проецируется на отрицательную половину отведения aVR и положительную половину aVL:
SaVR=RaVL
Усиленное отведение aVL
Усиленное отведение aVF Проекция э.о.с. на ось усиленного отведения aVF равна нулю (поскольку вектор э.о.с. перпендикулярен этому отведению) - амплитуда положительного зубца R равна амплитуде отрицательного зубца S:
RaVF=SaVF
