Расшифровка ЭКГ: сегмент ST

Пройти онлайн тест (экзамен) по данной теме...

норма ЭКГ

Сегмент ST - это отрезок кривой ЭКГ между концом комплекса QRS и началом зубца T, который соответствует периоду сердечного цикла, когда оба желудочка полностью охвачены возбуждением. Начинается сегмент ST в точке J (ST-соединение). На кардиограмме точка J может быть определена по изменению в наклоне вертикальной кривой окончания комплекса QRS и перехода ее в горизонтальное течение - начальную часть сегмента ST. Заканчивается сегмент ST переходом в зубец T. Продолжительность сегмента ST изменяется в зависимости от частоты сердечного ритма (чем чаще ритм, тем короче сегмент ST). Точную длительность сегмента ST измерить проблематично, но это не оказывает существенного значения при расшифровке ЭКГ.

В норме сегмент ST расположен на изолинии. Но, нормой считается и варианты, когда сегмент ST располагается на 1,5-2 клеточки выше изолинии (такой подъем обычно сочетается с высоким положительным зубцом T). В редких случаях поднятие сегмента ST может достигать даже 3 клеточек (при наличии глубокого зубца S и высокого положительного зубца T, чаще всего регистрируемых в грудных отведениях V2, V3). Но такой выраженный подъем сегмента ST является патологическим, если он имеет горизонтальную незакругленную форму, обращен выпуклостью кверху, или амплитуда зубца T незначительно (1 клеточка) превышает подъем сегмента ST.

В норме снижение сегмента ST не должно превышать половины клеточки. В редких случаях в III стандартном отведении у здоровых людей может наблюдаться снижение сегмента ST более, чем на 0,5 мм, если последующий зубец T низкой амплитуды или отрицательный.

ЭКГ: сегмент ST

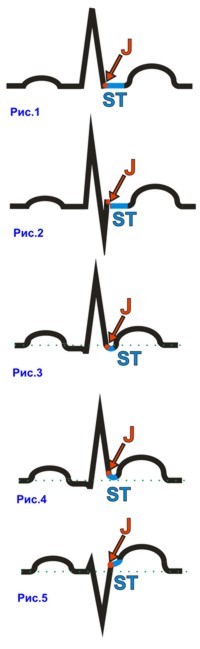

На рисунках представлены различные варианты расположения сегмента ST и точки J у здоровых людей.

  1. сегмент ST и точка J расположены на изолинии.

  2. точка J расположена несколько выше изолинии, сегмент ST лежит на изолинии.

  3. точка J и сегмент ST лежат несколько ниже изолинии (в пределах нормы), при этом наблюдается небольшая депрессия сегмента PQ, выраженная в том, что он также лежит несколько ниже изолинии.

  4. точка J и сегмент ST лежат несколько выше изолинии и имеют вогнутую форму.

  5. точка J и сегмент ST лежат несколько выше изолинии и сочетаются с глубоким зубцом S и высоким положительным зубцом T. Такой вариант является нормальным для грудных отведений.
