Электрокардиографические отведения

Рассмотренные ранее электрические явления, происходящие постоянно в работающей сердечной мышце, создают электрическое поле. Электрические потенциалы такого поля можно регистрировать при помощи электродов гальванометра, подключив два полюса: положительный и отрицательный. При электрокардиографическом исследовании электроды накладывают на определенные точки человеческого тела. Электроды соединены с гальванометром, который входит в состав электрокардиографа. Соединение двух точек тела, имеющих разные потенциалы, называется электрокардиографическим отведением.

Стандартные отведения

треугольник Эйнтховена

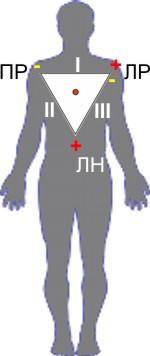

Эйнтховеном для записи ЭКГ были предложены 3 отведения, которые впоследствии получили название стандартных двухполюсных отведений или просто стандартных отведений.

Эйнтховен предположил, что сердце - это точечный источник электрического тока, находящийся в центре равностороннего треугольника (треугольник Эйнтховена), образованного двумя руками и левой ногой.

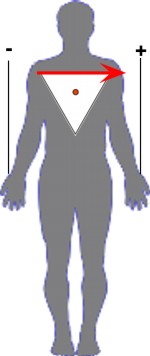

1 отведение

I отведение измеряет разность потенциалов между правой и левой рукой - регистрация положительного импульса происходит, если суммарный вектор направлен к левой руке.

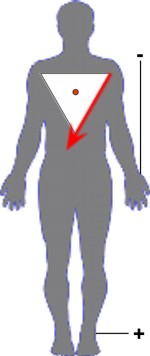

2 отведение

II отведение измеряет разность потенциалов между правой рукой и левой ногой - регистрация положительного импульса происходит, если суммарный вектор направлен к левой ноге.

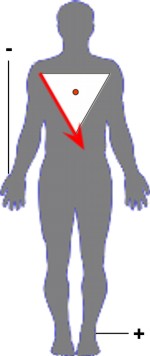

3 отведение

III отведение измеряет разность потенциалов между левой рукой и левой ногой - регистрация положительного импульса происходит, если суммарный вектор направлен к левой ноге.

При патологиях в этих направлениях регистрируются отрицательные сигналы, поскольку вектор имеет другое направление.

Практической кардиографией установлено, что при преобладании потенциалов левой части сердца суммарный вектор возбуждения направлен к левой руке. И, наоборот, при преобладании потенциалов правой части сердца - вектор направлен к левой ноге. Это позволяет диагностировать гипертрофию левого желудочка и предсердия при высоких положительных зубцах ЭКГ в первом отведении; гипертрофию правого желудочка и предсердия при высоких положительных зубцах ЭКГ в третьем отведении.

Оси стандартных отведений

Оси стандартных отведений

Сердце расположено в центре генерируемого электрического поля, схематично ограниченного осями отведений. Если опустить перпендикуляры от сердца к оси каждого стандартного отведения, то они разделят ось каждого отведения на две равные части - положительную и отрицательную, как показано на рисунке. Если ЭДС сердца проецируется на положительную часть осей стандартных отведений, то кардиограф регистрирует положительный зубец в этих отведениях. И, наоборот, если ЭДС сердца проецируется на отрицательную часть осей - кардиограф регистрирует отрицательный зубец в этих отведениях.

трехосевая система отведений

Если спроецировать оси стандартных отведений (стороны треугольника) непосредственно на сердце, расположенное в центре треугольника Эйнтховена, - то получится трехосевая система отведений.
