Расшифровка ЭКГ: зубец P

Пройти онлайн тест (экзамен) по данной теме...

Расшифровка ЭКГ: зубец P

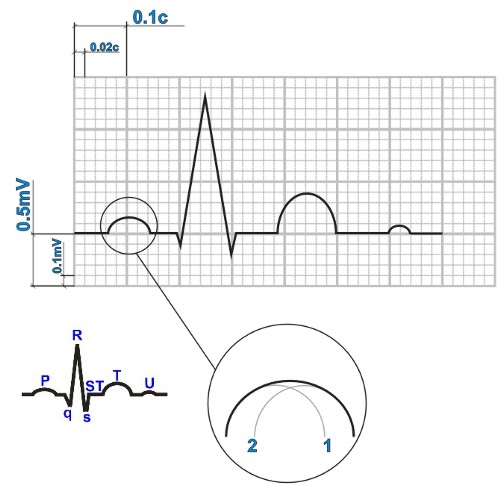

Когда импульс возбуждения выходит из синусового узла, он начинает регистрироваться кардиографом. В норме возбуждение правого предсердия (кривая 1) начинается несколько раньше левого (кривая 2) предсердия. Левое предсердия позже начинает и позже заканчивает возбуждение. Кардиограф регистрирует суммарный вектор обеих предсердий, рисуя зубец P: подъем и спуск зубца P обычно пологие, вершина закруглена.

Зубец P может быть зазубрен на вершине, при этом расстояние между зубцами не должно превышать 0,02 с (1 клеточка). Время активации правого предсердия измеряется от начала зубца P до первой его вершины (не более 0,04 с - 2 клеточки). Время активации левого предсердия - от начала зубца P до второй его вершины или до наиболее высокой точки (не более 0,06 с - 3 клеточки).

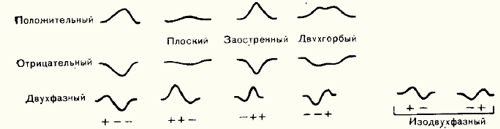

Наиболее распространенные варианты зубца Р представлены на рисунке ниже:

Наиболее распространенные варианты зубца Р

В таблице ниже описано каким должен быть зубец P в различных отведениях.


Отведение Норма ЭКГ для зубца P
I Как правило положительный
II Обязательно положительный
Амплитуда должна быть меньше амплитуды зубца T
III Может быть положительным, двухфазным или отрицательным
Амплитуда должна быть меньше амплитуды зубца T
aVR Всегда отрицательный
aVL Может быть положительным, двухфазным или отрицательным
aVF Как правило положительный
Амплитуда должна быть меньше амплитуды зубца T
V1 Может быть положительным, отрицательным (обычно небольшой амплитуды) или изоэлектричным
V2 Может быть двухфазным (положительным и отрицательным), отрицательным, положительным, сглаженным
V3 Может быть двухфазным (положительным и отрицательным), отрицательным, положительным, сглаженным
V4 Обычно положительный, нередко низкой амплитуды
V5 Обычно положительный, нередко низкой амплитуды
V6 Обычно положительный, нередко низкой амплитуды
