Что рисует ЭКГ

Пройти онлайн тест (экзамен) по данной теме...

Обычное электрокардиографическое исследование включает регистрацию ЭДС в 12 отведениях:

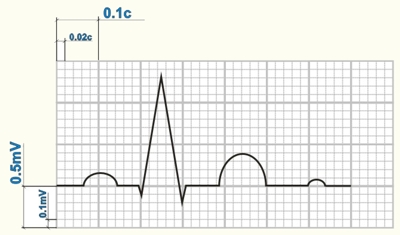

Схема нормальной ЭКГ на миллиметровой бумаге

ЭКГ на миллиметровой бумаге

При регистрации ЭКГ в каждом сердечном цикле вычерчивается серия зубцов, соединенных между собой. По вертикали отображается вольтаж зубцов, по горизонтали - их длительность. Эйнтховен назвал их латинскими буквами P, Q, R, S, T - в порядке их появления слева направо.

Нормальная ЭКГ

В каждом отведении регистрирует не менее 4 комплексов (полных циклов) ЭКГ. В России принят стандарт скорости движения ленты 50 мм/с (за рубежом - 25 мм/с). При скорости движения ленты 50 мм/с каждая маленькая клеточка, расположенная между соседними вертикальными линиями (расстояние 1 мм), соответствует интервалу 0,02 с. Каждая пятая вертикальная линия на электрокардиографической ленте является более толстой. Постоянная скорость движения ленты и миллиметровая сетка на бумаге позволяют измерять продолжительность зубцов и интервалов ЭКГ и амплитуду этих зубцов.

В связи с тем, что полярность оси отведения aVR противоположна полярности осей стандартных отведений, ЭДС сердца проецируется на отрицательную часть оси этого отведения. Поэтому, в норме в отведении aVR зубцы P и T отрицательные, а комплекс QRS имеет вид QS (реже rS).

Время активации левого и правого желудочков - период от начала возбуждения желудочков до охвата возбуждением максимального количества их мышечных волокон. Это интервал времени от начала комплекса QRS (от начала зубца Q или R), до перпендикуляра, опущенного из вершины зубца R на изолинию. Время активации левого желудочка определяют в левых грудных отведениях V5, V6 (норма - не более 0,04 с, или 2 клеточки). Время активации правого желудочка определяют в грудных отведениях V1, V2 (норма - не более 0,03 с, или полторы клеточки).

Зубцы ЭКГ обозначают латинскими буквами. Если амплитуда зубца составляет больше 5 мм - такой зубец обозначается заглавной буквой; если меньше 5 мм - строчной. Как видно из рисунка нормальная кардиограмма состоит из следующих участков:

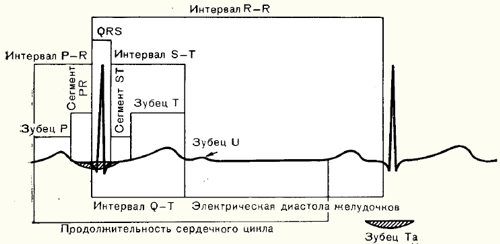

интервалы и зубцы ЭКГ
Схематическое изображение сегментов, интервалов и зубцов ЭКГ.

Зубец Та (реполяризация предсердий) в норме скрыт мощными силами деполяризации желудочков, которые приходятся на заштрихованную часть и, как правило, не приводят к удлинению QRS-комплекса.
