Резкое отклонение электрической оси сердца влево

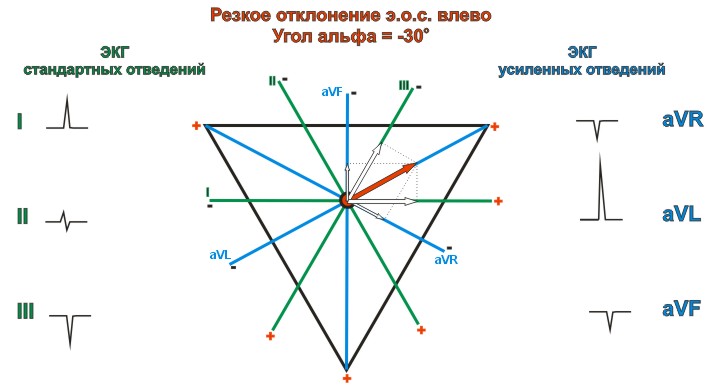

На рисунке ниже представлена шестиосевая система отведений Бейли на которой красным вектором изображена электрическая ось сердца, резко отклоненная влево (угол α=-30°). Пунктиром отмечены проекции вектора э.о.с. на оси отведений. Разъяснения к рисунку даны ниже в таблице.

На странице "Автоматическое определение ЭОС" специально разработанный скрипт поможет вам определить расположение ЭОС по данным ЭКГ из любых двух разных отведений.

Резкое отклонение электрической оси сердца влево

Признаки резкого отклонения электрической оси сердца влево

Отведение Амплитуда и форма зубца
Стандартное отведение I Э.о.с. одинаково расположена по отношению к I и III стандартным отведениям: под углом 30° и проецируется на положительную половину отведения I и отрицательную половину отведения III:
RI>RII>RIII
Стандартное отведение II Проекция э.о.с. на ось II стандартного отведения равна нулю (поскольку вектор э.о.с. перпендикулярен этому отведению) - амплитуда положительного зубца R равна амплитуде отрицательного зубца S:
RII=SII
Стандартное отведение III Э.о.с. одинаково расположена по отношению к I и III стандартным отведениям: под углом 30° и проецируется на положительную половину отведения I и отрицательную половину отведения III:
SIII>RIII; RI>RII>RIII
Усиленное отведение aVR Э.о.с. одинаково расположена по отношению к усиленным отведениям aVR и aVF : под углом 60° и проецируется на отрицательные половины этих отведений - амплитуды отрицательных зубцов S обоих отведений равны и доминируют:
SaVR>RaVR
Усиленное отведение aVL Направление э.о.с. совпадает с расположением оси aVL и проецируется на ее положительную часть. Поэтому, положительный зубец R имеет максимальную амплитуду среди всех отведений от конечностей:
RaVL=max
Усиленное отведение aVF Э.о.с. одинаково расположена по отношению к усиленным отведениям aVR и aVF : под углом 60° и проецируется на отрицательные половины этих отведений - амплитуды отрицательных зубцов S обоих отведений равны и доминируют:
SaVF>RaVF

При смещении вектора э.о.с. еще левее (угол α<-30°) будет происходить следующее:

При отклонении электрической оси сердца влево анализ ЭКГ в отведении II позволяет судить о степени отклонения:
