Усиленные электрокардиографические отведения
Кроме стандартных отведений Эйнтховена в электрокардиографии применяются усиленные отведения, предложенные Е. Голдбергером. Это также однополюсные отведения, имеющие активный и неактивный электроды, подсоединенные к положительному и отрицательному полюсам гальванометра соответственно:

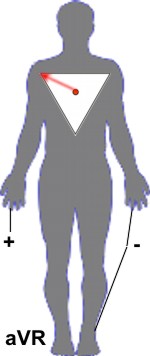

- aVR (augmented voltage right) - усиленное отведение от правой руки. Активный электрод подсоединяется к правой руке. Левая рука и левая нога, соединенные вместе, подсоединяются к неактивному электроду.

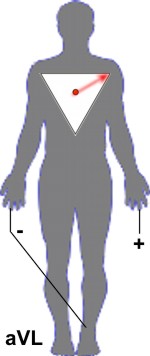

- aVL (augmented voltage left) - усиленное отведение от левой руки. Активный электрод подсоединяется к левой руке. Правая рука и левая нога, соединенные вместе, подсоединяются к неактивному электроду.

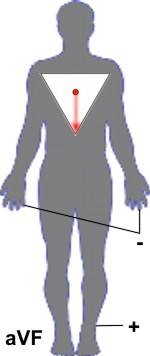

- aVF (augmented voltage foot) - усиленное отведение от левой ноги. Активный электрод подсоединяется к левой ноге. Левая рука и правая рука, соединенные вместе, подсоединяются к неактивному электроду.
Также как и стандартные отведения, усиленные отведения регистрируют ЭДС сердца во фронтальной плоскости.
Оси усиленных отведений
Положительные части осей усиленных отведений представлены на рисунках выше. Они расположены от сердца к соответствующей вершине треугольника Эйнтховена. Для получения отрицательных частей надо просто продолжить ось каждого отведения в другую сторону.
Слева на рисунке представлены оси усиленных отведений от конечностей. Как видно из рисунка, угол между соседними осями составляет 60°. Если вектор ЭДС проецируется на положительную часть оси - регистрируется положительный зубец; если на отрицательную - отрицательный.
Из практической кардиографии установлено, что выраженный положительный зубец в отведении aVL свидетельствует о гипертрофии левых отделов сердца; положительный зубец о отведении aVF - о гипертрофии правых отделов сердца. В отведении aVR, как правило, преобладают отрицательные зубцы.
