Полугоризонтальное положение электрической оси сердца (э.о.с.)

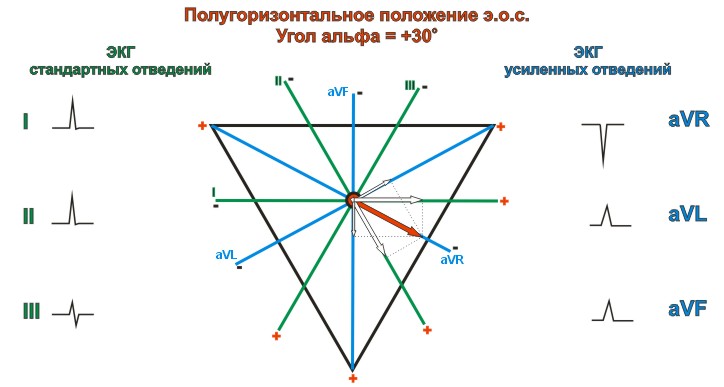

На рисунке ниже представлена шестиосевая система отведений Бейли на которой красным вектором изображена электрическая ось сердца, расположенная полугоризонтально (угол α=+30°). Пунктиром отмечены проекции вектора э.о.с. на оси отведений. Разъяснения к рисунку даны ниже в таблице.

На странице "Автоматическое определение ЭОС" специально разработанный скрипт поможет вам определить расположение ЭОС по данным ЭКГ из любых двух разных отведений.

Полугоризонтальное положение электрической оси сердца

Признаки полугоризонтального положения электрической оси сердца

Отведение Амплитуда и форма зубца
Стандартное отведение I Э.о.с. одинаково расположена по отношению к I и II стандартным отведениям: под углом 30° и проецируется на положительные половины этих отведений - амплитуды положительных зубцов R обоих отведений равны:
RI=RII
Стандартное отведение II
Стандартное отведение III Проекция э.о.с. на ось III стандартного отведения равна нулю (поскольку вектор э.о.с. перпендикулярен этому отведению) - амплитуда положительного зубца R равна амплитуде отрицательного зубца S:
RI=RII>RIII; RIII=SIII
Усиленное отведение aVR Направление э.о.с. совпадает с расположением оси aVR и проецируется на ее отрицательную часть. Поэтому, отрицательный зубец в этом отведении имеет максимальную амплитуду:
SaVR=max
Усиленное отведение aVL Э.о.с. одинаково расположена по отношению к усиленным отведениям aVF и aVL : под углом 60° и проецируется на положительные половины этих отведений - амплитуды зубцов R обоих отведений равны:
RaVF=RaVL
Усиленное отведение aVF
