Полувертикальное положение электрической оси сердца (э.о.с.)

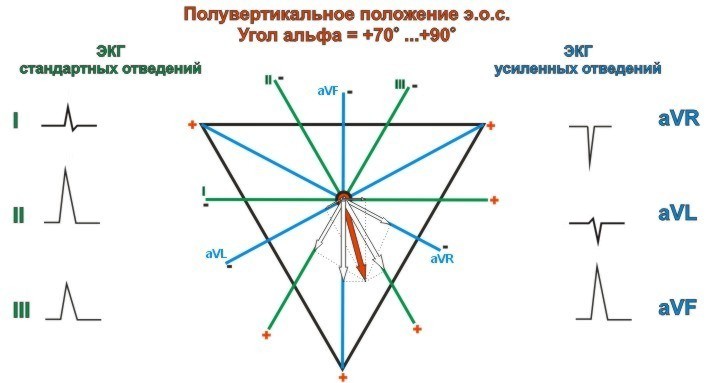

На рисунке ниже представлена шестиосевая система отведений Бейли на которой красным вектором изображена электрическая ось сердца, расположенная полувертикально (угол α=+70°..+90°). Пунктиром отмечены проекции вектора э.о.с. на оси отведений. Разъяснения к рисунку даны ниже в таблице.

На странице "Автоматическое определение ЭОС" специально разработанный скрипт поможет вам определить расположение ЭОС по данным ЭКГ из любых двух разных отведений.

Полувертикальное положение электрической оси сердца

Признаки полувертикального положения электрической оси сердца

Отведение Амплитуда и форма зубца
Стандартное отведение I Проекция э.о.с. на ось I стандартного отведения максимально близка к перпендикуляру, но все же несколько отлична от него, поэтому, в этом отведении будет регистрироваться небольшой преобладающий положительный зубец (т.к. э.о.с. проецируется на положительную часть отведения), амплитуда которого будет наименьшей из всех стандартных отведений:
RI>SI; RI<RIII<RII
Стандартное отведение II Э.о.с. находится максимально параллельно ко II отведению из всех стандартных отведений, поэтому проекция э.о.с. на ось этого отведения будет наибольшей, следовательно и амплитуда зубца R в этом отведении будет максимальной из всех стандартных отведений:
RI<RIII<RII
Стандартное отведение III Э.о.с. располагается по отношению к оси III стандартного отведения под углом 30..50°, поэтому амплитуда зубца R в этом отведении будет промежуточной:
RI<RIII<RII
Усиленное отведение aVR Э.о.с. находится в области биссектрисы угла, образованного стандартным отведением III (положительной половиной) и усиленным отведением aVR (отрицательной половиной), следовательно и проекции э.о.с. на оси этих отведений будут примерно одинаковы:
SaVR≈RIII
Усиленное отведение aVL Ось сердца нечетко перпендикулярна отведению aVL и проецируется на отрицательную часть оси этого отведения, поэтому в этом отведении будет регистрироваться небольшой отрицательный зубец:
SaVL≥RaVL
Усиленное отведение aVF Усиленное отведение aVF расположено к э.о.с. максимально параллельно из всех усиленных отведений, при этом вектор э.о.с. проецируется на положительную часть этого отведения, поэтому в отведении aVF будет регистрироваться положительный зубец максимальной амплитуды из всех усиленных отведений, примерно равный амплитуде зубца R во II стандартном отведении:
RaVF≈RII
