Определение частоты сердечного ритма

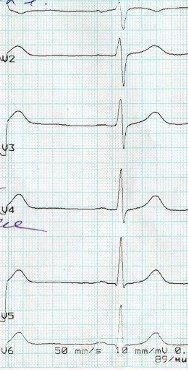

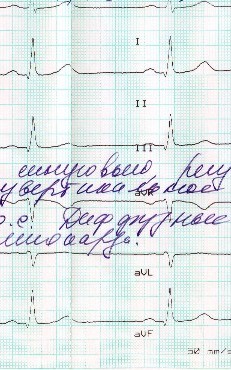

Для определения частоты сердечного ритма необходимо измерить расстояние в маленьких клеточках между двумя соседними зубцами R. Поскольку миллиметровая лента во время измерения ЭКГ движется со скоростью 50 мм/с (50 клеточек в секунду), то 1 минуте будет соответствовать отрезок бумаги равный 3000 маленьких клеточек. Поэтому, для определения частоты сердечного ритма надо разделить 3000 на измеренное количество маленьких клеточек между зубцами. Например, частота сердечного ритма для кардиограммы, представленной на этой странице, будет равна 65 ударов в минуту.

Для облегчения работы существуют специальные электрокардиографические линейки, размеченные нужным образом, или таблицы быстрого пересчета.

В случае, если частота сокращений предсердий и желудочков разная (например, при полной поперечной блокаде), то рассчитывают отдельно частоту ритма предсердий и желудочков.

Если частота ритма по времени сильно отличается (например, при мерцательной аритмии), то вычисляют наибольшую и наименьшую частоту ритма.

Нормальный синусовый ритм

Синусовым ритмом называется ритм, выходящий из синусового узла, который является автоматическим центром первого порядка (подробнее смотри "Проводящая система сердца"). У здоровых людей ритм всегда является синусовым. Однако, синусовый ритм может наблюдаться и у больных. Частота ритма (частота сердечных сокращений - ЧСС) в норме лежит в пределах 60-80 ударов в минуту.

Критериями нормального синусового ритма являются:

  1. наличие зубца P синусового происхождения, который предшествует QRS-комплексу:

    • зубец P обязательно должен быть положительным во II стандартном отведении и отрицательным в отведении aVR;
    • в остальных отведениях от конечностей форма зубца P может быть различной в зависимости от ориентации электрической оси сердца (э.о.с.) - в большинстве случаев зубец P является положительным в отведениях I, aVF;
    • в грудных отведениях V1, V2 зубец P, как правило двухфазный;
    • в остальных грудных отведениях V3-V6 зубец P при нормальном синусовом ритме обычно положительный, но могут быть варианты в зависимости от расположения э.о.с.


  2. постоянное и нормальное (0,12-0,2 с) расстояние интервала PQ (за каждым зубцом P должны следовать QRS-комплекс и зубец T);
  3. постоянная форма зубца P во всех отведениях (форма зубца P может меняться в некоторых отведениях при дыхании, в этом случае проводят запись ЭКГ во время задержки дыхания);
  4. ЧСС в пределах 60-80 ударов в минуту;
  5. постоянное расстояние между зубцами P (R) - различия в расстоянии между зубцами не должны превышать 10%.
