Шестиосевая система отведений по Бейли

Шестиосевая система отведений по Бейли

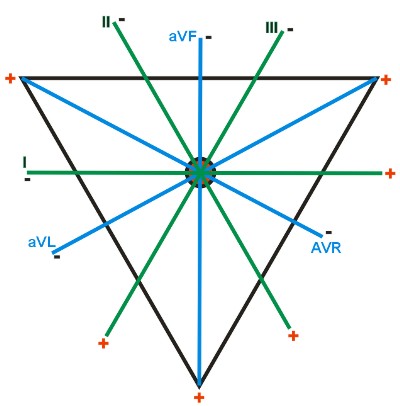

Бейли объединил трехосевые системы стандартных и усиленных отведений (которые были рассмотрены ранее). В результате получилась шестиосевая система отведений, представленная на рисунке слева, регистрирующая изменения ЭДС сердца во фронтальной плоскости.

Суммарный вектор ЭДС сердечной мышцы в период деполяризации направлен влево и вниз, т.е., он проецируется в основном на положительные части осей отведений во фронтальной плоскости, о чем свидетельствует положительный зубец R, регистрируемых в этих отведениях за исключением отведения aVR. Суммарный вектор ЭДС проецируется на отрицательную часть этого отведения, поэтому кардиограф регистрирует отрицательный зубец в норме для отведения aVR.
