Резкое отклонение электрической оси сердца вправо

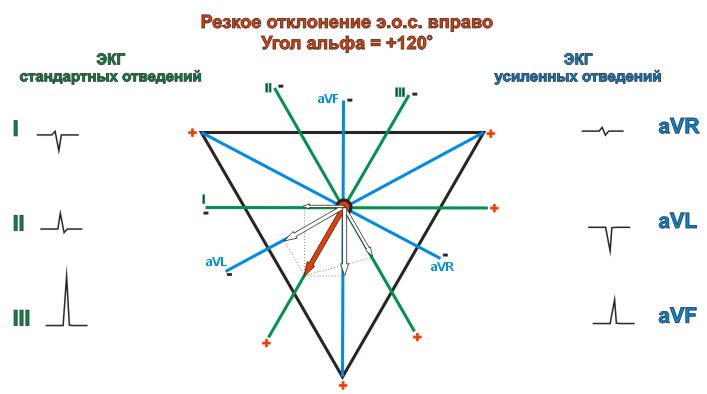

На рисунке ниже представлена шестиосевая система отведений Бейли на которой красным вектором изображена электрическая ось сердца, резко отклоненная вправо (угол α≥+120°). Пунктиром отмечены проекции вектора э.о.с. на оси отведений. Разъяснения к рисунку даны ниже в таблице. Рассматривается частный случай, когда угол α=+120°.

На странице "Автоматическое определение ЭОС" специально разработанный скрипт поможет вам определить расположение ЭОС по данным ЭКГ из любых двух разных отведений.

Резкое отклонение электрической оси сердца вправо

Признаки резкого отклонения электрической оси сердца вправо

Отведение Амплитуда и форма зубца
Стандартное отведение I Э.о.с. одинаково расположена по отношению к I и II стандартным отведениям: под углом 60° и проецируется на положительную половину отведения II и отрицательную половину оси отведения I:
RII>SII; SI>RI; RII=SI
Стандартное отведение II
Стандартное отведение III Направление э.о.с. совпадает с расположением оси III стандартного отведения и проецируется на ее положительную часть. Поэтому, положительный зубец R имеет максимальную амплитуду среди всех отведений от конечностей:
RIII=max>RII>RI
Усиленное отведение aVR Проекция э.о.с. на ось усиленного отведения aVR равна нулю (поскольку вектор э.о.с. перпендикулярен этому отведению) - амплитуда положительного зубца R равна амплитуде отрицательного зубца S:
RaVR=Q(S)aVR
Усиленное отведение aVL Э.о.с. одинаково расположена по отношению к усиленным отведениям aVF и aVL: под углом 30° и проецируется на отрицательную половину отведения aVL и положительную половину aVF:
RaVF=SaVL
Усиленное отведение aVF

При смещении вектора э.о.с. еще правее (угол α>+120°) будет происходить следующее:

При отклонении электрической оси сердца вправо анализ ЭКГ в отведении aVR позволяет судить о степени отклонения:
