ЭКГ при инфаркте миокарда


Если патологические процессы при повреждении миокарда продолжаются, то мышечные волокна миокарда погибают - развивается инфаркт (некроз). Зона инфаркта не возбуждается и не вызывает ЭДС. Если некроз поражает мышечные волокна от эндокарда до эпикарда (всю стенку левого желудочка), он называется трансмуральным инфарктом. Если же некроз локализуется "внутри" стенки левого желудочка, ближе к эндокарду и не доходит до эпикарда, он называется нетрансмуральным инфарктом.

Изменение ЭКГ при инфаркте зависит от его расположения по отношению к активному электроду, и от локализации некроза в миокарде. Инфаркт отражается на QRS-комплексе. В таблице ниже представлены возможные варианты локализации некроза. На картинке показан левый желудочек во фронтальном разрезе: левая часть рисунка соответствует задней стенке желудочка; правая - передней (на которой располагаются электроды).

Локализация инфаркта ЭКГ

Трансмуральный инфаркт миокарда передней стенки левого желудочка (трансмуральный инфаркт под электродом) - под электродом на ЭКГ регистрируются зубцы QS; в области, противоположной некрозу, наблюдаются зубцы R увеличенной амплитуды (реципрокные изменения).

Трансмуральный инфаркт миокарда передней стенки левого желудочка


Нетрансмуральный инфаркт миокарда передней стенки левого желудочка (субэндокардиальный инфаркт под электродом) - на ЭКГ наблюдаются зубцы QR (Qr), амплитуда и ширина зубца Q отражают глубину поражения стенки желудочка некрозом. На противоположной инфаркту стенке регистрируется зубец R большей, чем в норме амплитуды.

Повреждение у эндокарда передней стенки левого желудочка


Субэндокардиальный инфаркт миокарда передней стенки левого желудочка - зона инфаркта окружена субэндокардиальным повреждением, что приводит к снижению сегмента ST ниже изолинии.

Субэндокардиальный инфаркт миокарда передней стенки левого желудочка


Интрамуральный инфаркт миокарда стенки левого желудочка - зона инфаркта окружена трансмуральной ишемией, что приводит к регистрации отрицательного симметричного зубца T.

Интрамуральный инфаркт миокарда стенки левого желудочка


Инфаркт миокарда приводит к появлению патологического зубца Q (чем больше его ширина и амплитуда - тем больше глубина инфаркта. При трансмуральном инфаркте миокарда ЭКГ имеет вид QS; при нетрасмуральном - QR (Qr). На противоположной некрозу стенке наблюдаются реципрокные изменения, сопровождающиеся увеличением высоты зубца R.

Следует иметь ввиду, что в некоторых случаях патологический зубец Q может появляться:

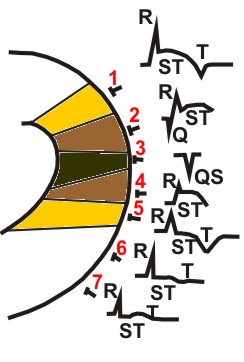

Зона некроза, повреждения, ишемии при инфаркте миокарда

При инфаркте миокарда зона некроза, повреждения и ишемии существуют одновременно. На рисунке выше схематически показан разрез стенки левого желудочка, пораженного инфарктом. Вокруг зоны некроза (черный цвет) располагается зона трансмурального повреждения (коричневый цвет), которая в свою очередь окружена зоной трансмуральной ишемии (желтый цвет). Электроды регистрируют разные ЭКГ в зависимости от их месторасположения:

  1. электрод 1, расположенный над зоной трансмурального повреждения и трансмуральной ишемии, регистрирует подъем сегмента ST выше изолинии, зона трансмуральной ишемии приводит к появлению отрицательного симметричного зубца T;
  2. электрод 2, расположенный над зоной нетрансмурального инфаркта и над зоной трансмурального повреждения, регистрирует зубец QR, при этом зона трансмурального повреждения вызывает подъем сегмента ST выше изолинии дугой, обращенной выпуклостью кверху;
  3. электрод 3, расположенный над зоной трансмурального инфаркта, регистрирует зубец QS;
  4. электрод 4, расположенный на зоне трансмурального повреждения, регистрирует подъем сегмента ST с дугой, обращенной выпуклостью кверху (по аналогии с электродом 2);
  5. электрод 5, расположенный над зоной трансмуральной ишемии, регистрирует отрицательный симметричный зубец T (по аналогии с электродом 1);
  6. электрод 6, расположенный на периферии зоны ишемии, регистрирует двухфазный зубец T;
  7. электрод 7, расположенный еще дальше периферии, регистрирует сглаженный или сниженный зубец T.

Надо понимать, что в реальной жизни электроды кардиографа помещаются на значительном расстоянии от стенки сердца, поэтому они регистрируют суммарный потенциал от всех зон. Исходя из этого, диагноз "инфаркт миокарда" с уверенностью ставится лишь при одновременной регистрации патологического зубца Q и характерных изменений сегмента ST и зубца T.

Еще один весьма важный момент, о котором обязательно следует помнить - зачастую локализация ИМ, определенная при помощи ЭКГ, не совпадает с реальным расположением некроза сердечной мышцы. Данный факт специалисты объясняют тем, что анатомическая ось сердца больного нередко не совпадает с нормальной анатомической осью, поэтому, фактическое анатомическое расположение сердца больного будет несколько отличаться от положения сердца у здорового человека, а все методики определения топики ИМ по ЭКГ-отведениям разработаны именно для нормального расположения сердца в грудной клетке.

Подведем краткий итог.

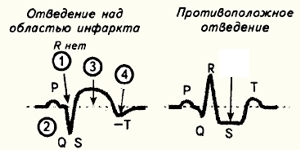

ЭКГ-признаки инфаркта миокарда

ЭКГ-признаки инфаркта миокарда
